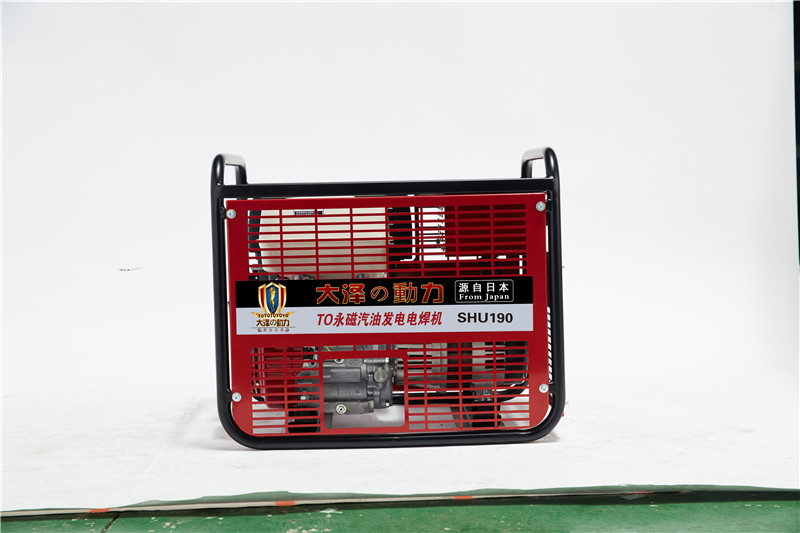

190A本田直流發電電焊機 本焊機對手工藥皮焊條電弧焊提供熱啟動、電弧推力、自動防粘等功能，起弧迅速、飛濺極小，電弧彈性好、穿透力強，具有防觸電功能，對各種焊條、各種位置的焊接適應性好。適用于酸性焊條、低氫堿性焊條、管道纖維素焊條、對于纖維素焊條，由于各家配方的差異，其電弧吹力差別很大。焊機強大的推力電流調節能力，使之無論對都能與之相適應（特別對于纖維素焊條打底），無論哪種焊條都可以保證焊接質耐熱鋼焊條等多種焊條的焊接。動態特性優良，引弧容易，焊接過程飛濺小，具有電弧及電流推力大小的選擇，適合全位置的焊接要求。
|
型號： SHU190 |
||||
|
發電電焊機 |
發動機參數 |
|||
|
額定功率： |
7KW |
發動機型號 |
GX390本田動力 |
|
|
最大功率： |
7.5KW |
發動機類型： |
單缸 風冷發動機 |
|
|
額定頻率： |
50HZ |
活塞排量： |
389CC |
|
|
額定電壓： |
220V |
功率轉速: |
13HP/3600kpm |
|
|
功率因素： |
1.0 |
啟動方式: |
手啟動 |
|
|
相 數： |
單相 |
潤滑油容積: |
1.5L |
|
|
電焊機參數 |
耗油量 |
15L/H |
||
|
焊接模塊： |
自動焊接模塊 |
燃油類型： |
汽油 |
|
|
空載電壓(V DC)： |
60-70V |
其他參數 |
||
|
焊接電壓： |
22-35V |
機組尺寸： |
600*505*550 |
|
|
發電電焊機功率： |
7KW |
電機類型： |
稀土永磁電機 |
|
|
焊條范圍： |
0-4.0mm |
結構類型： |
開架式 |
|
|
電流調節： |
0-190A |
噪音水平7M處 |
68 |
|
|
焊機等級： |
工業級 |
油箱容積： |
6.5L |
|
|
焊接持續率： |
100% |
焊接效率： |
110% |
|
|
焊接電流： |
逆變直流焊機 |
凈重： |
60 |
|
|
發電電焊機組標準配置如下 |
||||
|
電壓、焊接電流調節、頻率、機器運行指示、冷卻風扇、安全保護： |
||||
|
啟動蓄電池及蓄電池啟動連接電纜； |
||||
|
焊條功能：506、507、普通焊條、纖維素焊條、堿性焊條、低氫焊條、碳性焊條、不銹鋼等焊條。 |
||||
|
使用條件：環境-35-55度：海拔高度2000米以內。 |
||||
|
本田汽油發動機：防塵、防砂、防震、環境適應性好！ |
||||
|
輔助功率： 5KW/50HZ輔助電源輸出，可帶照明，手電鉆，水泵等。 |
||||
|
自選配件（費用另計） |
||||
|
遙控啟動或電啟動裝置 |
TO高功率版稀土永磁電機 |
|||
|
高海拔化油器3000-7000米 |
高功率版本TO發動機 |
|||
|
執行標準：國際標準認證ISO9001：2000 行業執行標準GB/T2820.1997 |
||||
接線的程序
1.選一根絕緣良好的引出線與焊把線(電焊鉗引線)可靠連接，接頭要擰緊，使其接觸良好，防止過熱，并用絕緣膠布將接頭**導體包扎數層使其絕緣良好。
2.將引出線敷設至電焊機處并接于焊機二次側接線柱上，應壓緊螺絲使其牢固接觸良好，禁止使用纏繞法連接。敷設引出線時避免焊把特別是接頭從有水的地方經過，必要時應架空。焊把線經過金屬欄桿或扶梯時，應用絕緣性能良好的細繩將其懸掛。
3.將電焊機金屬外殼可靠接地。即：用一根導線一端接至接地網，另一端連接在焊機外殼標有接地標記的螺絲上并擰緊，使其可靠接地，防止外殼帶電造成觸電事故。
