二、設計特點
外殼為鑄造鋁合金、重量輕，外形美觀；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
Ed系列全部密封件和軸承采用世界0產品，密封可靠，壽命長；
制動器用的電力液壓推動器。
推動器是實現某些機械設備半自動化、自動化的理想元件，活塞桿采用先進的防護，可減少磨損和腐蝕，有雙層防護密封、液壓系統的油腔采用雙層密封圈，從而大大提高了推動器的使用壽命，該推動器具有動作平穩無噪音，耗電少，使用壽命長，維修方便等優點。
各種電磁，液壓，氣動，失效保護制動器
各種臂盤式制動器，各種電磁，液壓，氣動鉗盤式制動器
各種電磁，液壓，氣動，鼓式制動器，
各種防風鐵鍥，液壓輪邊，液壓頂軌制動器。并可根據用戶要求設計制造各種非標產品，產品廣泛用于起重，礦山，機械冶金，電力，鐵路，水利，港口，化工，碼頭。
三、安裝方式的選擇
垂直安裝：活塞桿連接塊朝上；
水平安裝和中間任意位置：主參數標牌朝上；
所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。
四、附加裝置
根據用戶需要可安裝各種附加裝置滿足不同工作需要；
上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的0大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒；
制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
|
Ed30/5 |
300 |
50 |
0.35 |
0.35 |
270 |
50 |
200 |
380 |
0.46 |
2000 |
14 |
|
Ed50/6 |
500 |
60 |
0.45 |
0.39 |
460 |
50 |
210 |
380 |
0.48 |
2000 |
14 |
|
Ed80/6 |
800 |
60 |
0.32 |
0.34 |
750 |
50 |
330 |
380 |
1.42 |
2000 |
24 |
|
Ed121/6 |
1250 |
60 |
0.4 |
0.42 |
1200 |
50 |
330 |
380 |
1.44 |
2000 |
39 |
|
Ed201/6 |
2000 |
60 |
0.5 |
0.32 |
1900 |
50 |
450 |
380 |
1.45 |
2000 |
39 |
|
Ed301/6 |
3000 |
60 |
0.58 |
0.32 |
2700 |
50 |
550 |
380 |
1.46 |
1500 |
40 |

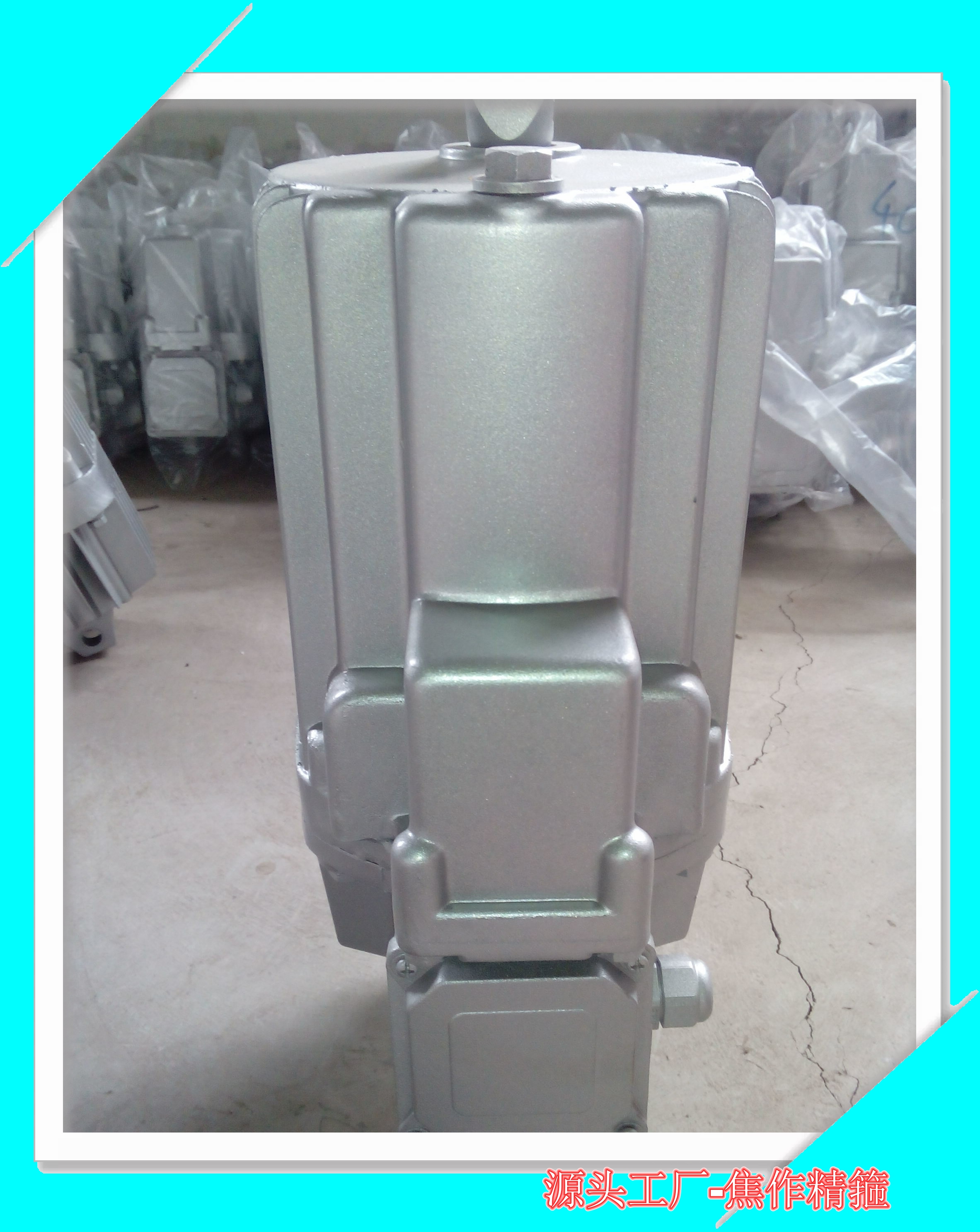

精箍牌Ed301/12電力液壓推動器
