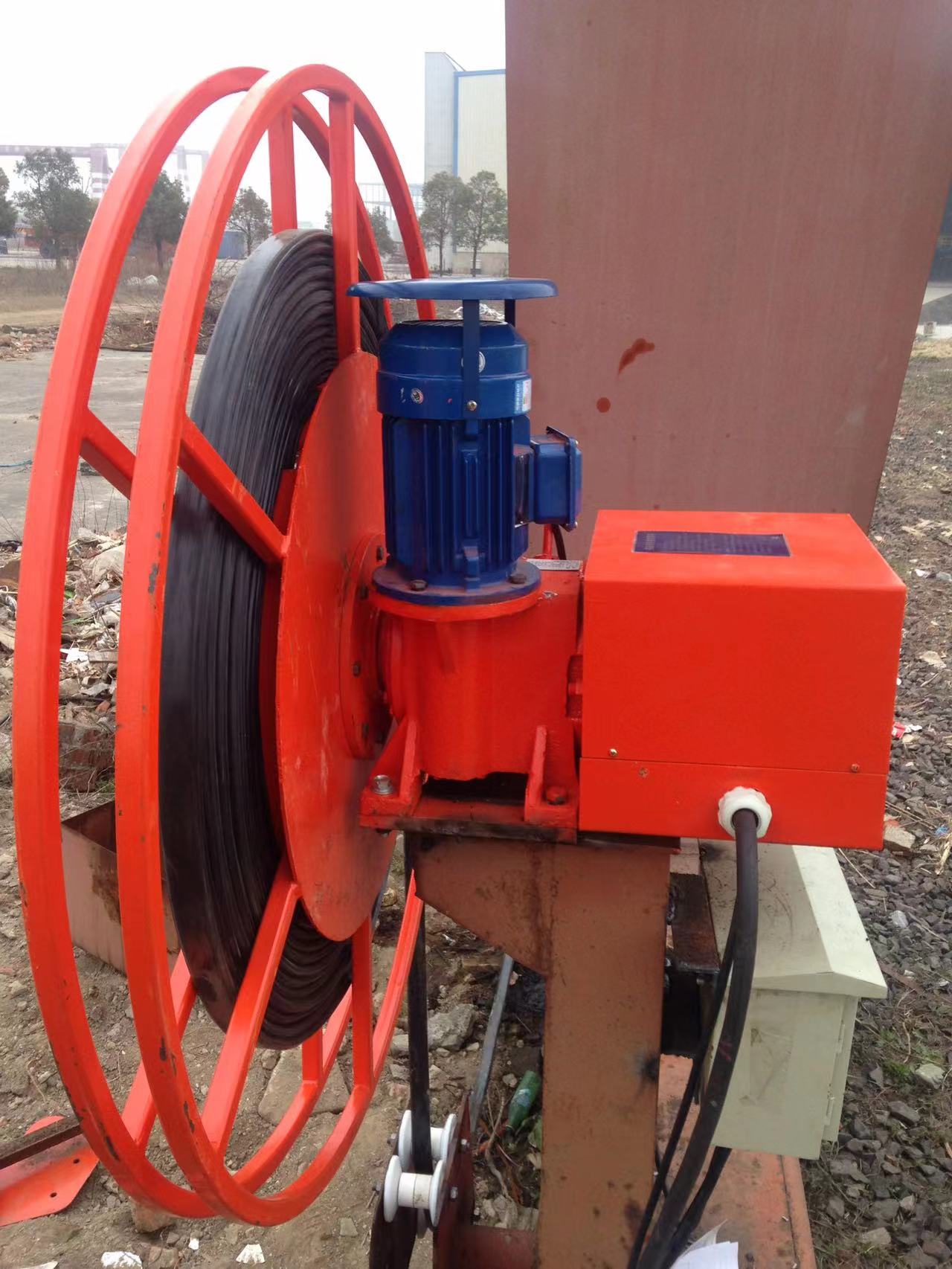

電纜卷筒是為大型移動設備提供動力電源、控制電源或控制信號的電纜卷繞裝置。電纜卷筒分為：彈簧驅動式電纜卷筒和電機驅動式電纜卷筒。彈簧驅動式電纜卷筒用于控制電纜的卷起和放出，主要用于起重機，堆垛裝置或廢水處理技術等場合。螺旋彈簧驅動卷筒更加可靠，價格更低，可以與電動卷筒相互替換。特別是對于移動設備沒有內部電源的情況下。彈簧驅動卷筒的法蘭由鍍鋅金屬板材制成，并且法蘭的外緣經過卷曲處理。卷軸核心由金屬板材制成，外層用聚酯涂層保護，能很好的起到防止腐蝕的作用。電纜卷筒的主要技術參數：

（1）額定工作電壓 380V、10KV
（2）額定電流：配置Ⅰ型滑環的集電器單環承載額定電流為400A
（3）配置Ⅱ型滑環的集電器單環承載額定電流為63A
（4）配置Ⅲ型滑環的集電器單環承載額定電流為10A
（5）配置Ⅳ型滑環的集電器單環承載額定電流為160A
（6）配置Ⅴ型滑環的集電器單環承載額定電流為800A
（7）單個驅動頭輸出轉矩調整范圍130-300Nm





    電纜卷筒廣泛應用于港口門座起重機、集裝箱起重機、裝船機、塔式起重機等類似工況的重型機械設備。電纜卷筒主要產品有以下幾種形式：配重式、力距電機式、磁滯式、變頻傳動式。卷筒型號 有**12, **19, **28, **40, **50 和 **60多個系列 。一種電纜卷筒裝置，包括電纜卷筒、電纜、鋼繩卷筒、卷筒軸、軸承、滑環、碳刷、動 滑輪、配重砣及2個定滑輪；固定有電纜卷筒和鋼繩卷筒的卷筒軸兩側分別裝有軸承，軸承通過鋼繩吊掛在空中，卷筒軸一側裝有滑環和碳刷，碳刷與電源連接；鋼 繩卷筒上的鋼繩另一端繞過兩個水平設置的定滑輪，又折返繞過設于下方的動滑輪后固定在橫梁上，動滑輪上設有配重砣。
