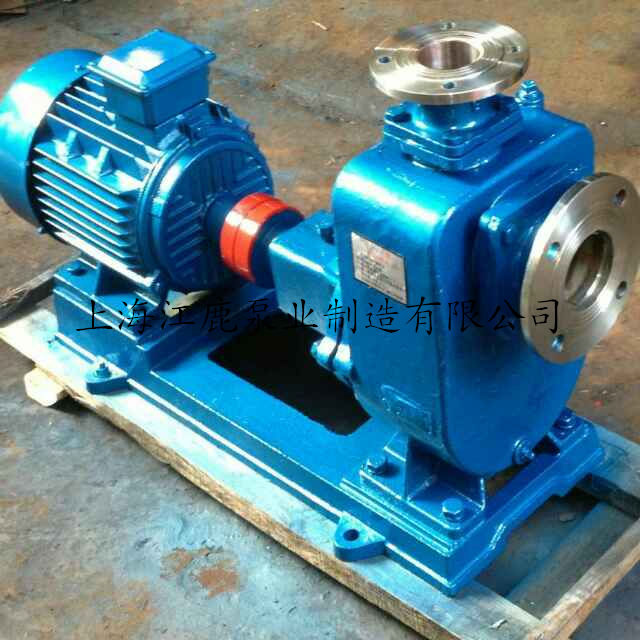

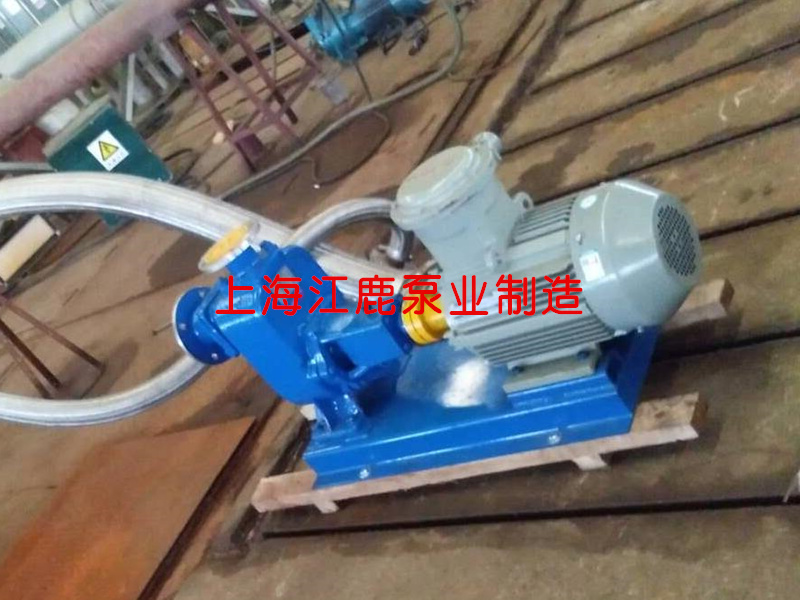

雙相2205#不銹鋼臥式自吸排污泵\100ZW100-30P

點擊圖片查看原圖

產品：	瀏覽次數：1210雙相2205#不銹鋼臥式自吸排污泵\100ZW100-30P
品牌：	江鹿
流量：	100立方
揚程：	30米
功率：	30KW
單價：	13500.00元/臺
最小起訂量：	1 臺
供貨總量：	100 臺
發貨期限：	自買家付款之日起 20 天內發貨
有效期至：	長期有效
最后更新：	2019-11-02 15:07

詳細信息

產品名稱：臥式自吸排污泵
產品類別：排污泵
產品材質：雙相不銹鋼2205或2507

產品概述

ZW型系列自吸式無堵塞排污泵(簡稱自吸排污泵)，很多時候人們又叫它：自吸污水泵，叫它這名字是因?yàn)樵摫眉瘡?qiáng)自吸和無堵塞排污于一身，同時還采用軸向回流的形式，還可以通過泵體葉輪流道的獨特設計，正是由于這樣的設計讓它可以像自吸清水泵一樣，不用安裝底閥和灌引水，又可吸排含大顆粒固體和長纖維雜質。

ZW系列自吸無堵塞排污泵又稱固液泵或雜質泵。具有結構簡單，自吸性能好，自吸高度可達5m，吸程達到7米左右，排污能力強，高效節能，且使用維修方便（完全可替代WQ、QW潛污泵）等特點。

型號意義

例子：ZW 80-40-16-4

ZW——表示自吸式無堵塞排污泵

80——表示吸入口徑

40——表示流量（m3/h）

16——表示揚程

4——表示配套功率

產品特點

■ 采用雙葉片葉輪結構，大大提高了污物的通過能力；

■ 機械密封采用新型磨檫副，并長期處入油室內運行；

■ 整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；

■ 自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；

■ 可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；

■ 能夠在設計范圍內使用，而保證電機不會過載；

■ 該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支。

適用范圍

ZW型系列自吸式無堵塞排污泵供輸送帶顆粒的污水，污物，也可用于抽吸清水及帶弱腐蝕性介質。廣泛應用于工廠排污、商業廢水排放、住宅區污水站、城市污水處理廠派水系統、醫院、賓館的污水排放、建筑工地、市政工程、礦山配套附機、農村沼氣池、農田灌溉等行業。它是目前國內抽送含固體顆粒及纖維污物、漿料和混合懸浮等介質較為理想的雜質泵。

結構及工作原理

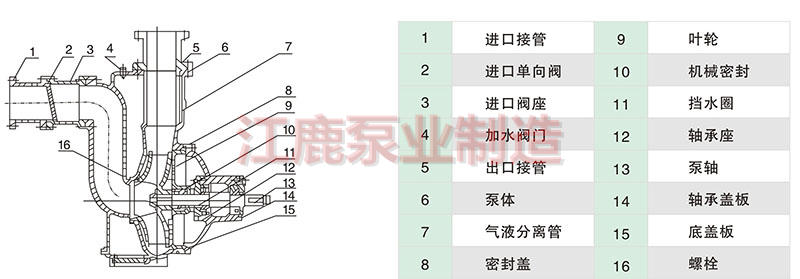

1、ZW型自吸式無堵塞排污泵結構：主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口單向閥、氣液分離管、加水閥門、進、排接管等組成。

2、ZW型自吸式排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

使用條件

1、環境溫度≤50℃，相對濕度<95%，介質溫度≤80℃，特殊要求可達200℃。

2、介質PH值鑄鐵材質為6--9級，不銹鋼為2-13。

3、自吸排污泵輸送介質重度不超過1240千克/m3。

4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米為合適。

5、通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。

注：在選型或安裝使用前務必使泵實際使用條件符合以上條款，確保產品的正確使用！

主要技術參數

流量：5-2200m3/h；

揚程：5-80m；

電機功率：1.5-132KW；

轉速：750-960r/min、1450-2900r/min；

口徑：25-450mm；

介質溫度：≤100℃；

自吸高度：4.5-6.0m。

使用注意事項：

1、嚴禁泵腔內無液空轉；

2、檢查電機轉向是否正確，嚴禁長時間倒轉；

3、禁止泵在汽蝕狀態下長期運行；

4、進水管必須嚴格密封不得漏水、漏氣；

5、嚴禁在低場程、大流量工況下電機長時間超負荷運行。

ZW臥式自吸排污泵性能參數：

型號	流量Q (m3/h)	揚程 (m)	電機功率 (KW)	轉速 (r/min)
25ZW8-15	8	15	1.5	2900
32ZW10-20	10	20	2.2	2900
32ZW20-12	20	12	2.2	2900
40ZW20-12	20	12	2.2	2900
40ZW10-20	10	20	2.2	2900
40ZW15-30	15	30	3	2900
50ZW10-20	10	20	2.2	2900
50ZW20-12	20	12	2.2	2900
50ZW15-30	15	30	3	2900
65ZW30-18	30	18	4	1450
65ZW20-30	20	30	5.5	2900
65ZW15-30	15	30	3	2900
65ZW20-14	20	14	2.2	2900
65ZW25-40	25	40	7.5	2900
65ZW30-50	30	50	11	2900
80ZW40-16	40	16	4	1450
80ZW40-50	40	50	18.5	2900
80ZW65-25	65	25	7.5	2900
80ZW80-35	80	35	15	2900
80ZW50-60	50	60	22	2900
100ZW100-15	100	15	7.5	1450
100ZW80-20	80	20	7.5	1450
100ZW100-20	100	20	11	1450
100ZW100-30	100	30	22	2900
100ZW80-60	80	60	37	2900
100ZW80-80	80	80	45	2900
125ZW120-20	120	20	15	1450
125ZW200-15	200	15	15	1450
150ZW200-15	200	15	15	1450
150ZW250-25	250	25	45	2900
200ZW280-14	280	14	22	1450
200ZW300-18	300	18	37	1450
200ZW280-28	280	28	55	1450
250ZW420-20	420	20	55	1450
300ZW800-14	800	14	55	1450
